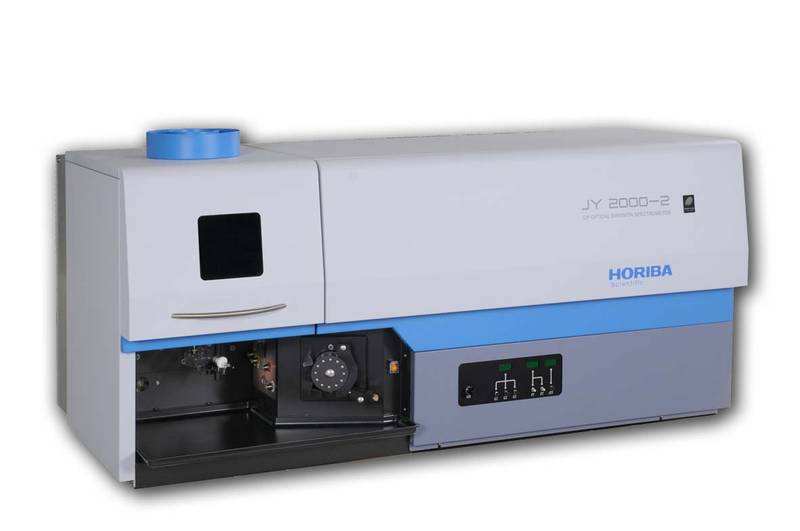

ICP光譜儀在光譜儀炬管組件中產生的ICP光源，其觀察方式有3種，分別是：垂直觀察(Radial)、水平觀察(Axial)和雙向觀察(DUO)
垂直觀察：又稱為徑向觀察或者測試觀察，是采用垂直放置的ICP光譜儀炬管，“火焰”氣流方向與采光光路方向垂直;從光譜儀能夠接收整個分析區的所有信號。對不同的元素不用進行炬管調節，是分析測試的常用觀察方式。具有更小的基體效應和干擾，特別是對有機樣品;對復雜基體也有好的檢出限�？梢詼y定任何基體的溶液，如高鹽分樣品測定、復雜樣品的分析、有機物而積炭相對不嚴重的分析。較低的氬氣消耗量。側向觀測方式的炬管是垂直炬，熱量和分析廢氣自然向上進入排氣系統。
水平觀察：又稱為軸向觀察或端視觀測，是采用水平放置的ICP光譜儀炬管，“火焰”氣流方向與采光光路方向呈水平重合;可使整個火焰個個部分的光都全部通過狹縫。水平觀察方式的優點是：由于整個“火焰”各個部分的光都可以被采集導致靈敏度高，對簡單樣品有較好的檢出限;其缺點：基體效應和電離干擾大，線性范圍小，炬管溶液積炭和積鹽而沾污，需要及時清洗和維護，RF功率設置不能一般不超過1350W;使用于光譜儀水質分析中。
雙向觀測：雙向觀測是在水平觀測ICP光源的基礎，增加一套側向采光光路，實現垂直/水平雙向觀測，即在炬管垂直觀測的方向依次放置3塊反射鏡，當要使用垂直觀測的時候，就通過3塊反射鏡把炬管垂直方向上的光反射到原光路中，并通過旋轉原光路的第一塊反射鏡，使垂直方向來的光與原水平方向來的光在整個光路中重合。該觀測方式的切換反射鏡由計算機控制，該方式融合了軸向、徑向的特點，具有一定的靈活性，增強了測定復雜樣品的能力。改觀測方式可實現以下3中方式的測量：
①全部元素譜線水平測量。
�、谌吭刈V線垂直測量。
③部分元素譜線水平測量，部分元素譜線垂直測量。
雙向觀測能有效解決水平觀測中存在的電子干擾，進一步擴寬線性范圍。但是該觀測方式需要不斷地切換反射鏡，可 能導致儀器的穩定性變差。由于徑向觀測的需要，炬管側面必須開口，導致炬管的壽命大大降低，同時也改變了炬焰的形狀。炬管開口處必須嚴格與光路對準，要不然炬管壁容易積累鹽，會使檢測結果嚴重錯誤;同時如果在開口出現積鹽同樣也會導致儀器檢測結構存在嚴重的錯誤，必須注意清洗。而且增加了曝光次數，降低了分析速度，增加了分析消耗。
